LED 格栅屏完全指南：技术原理、规格参数与应用详解（2025）

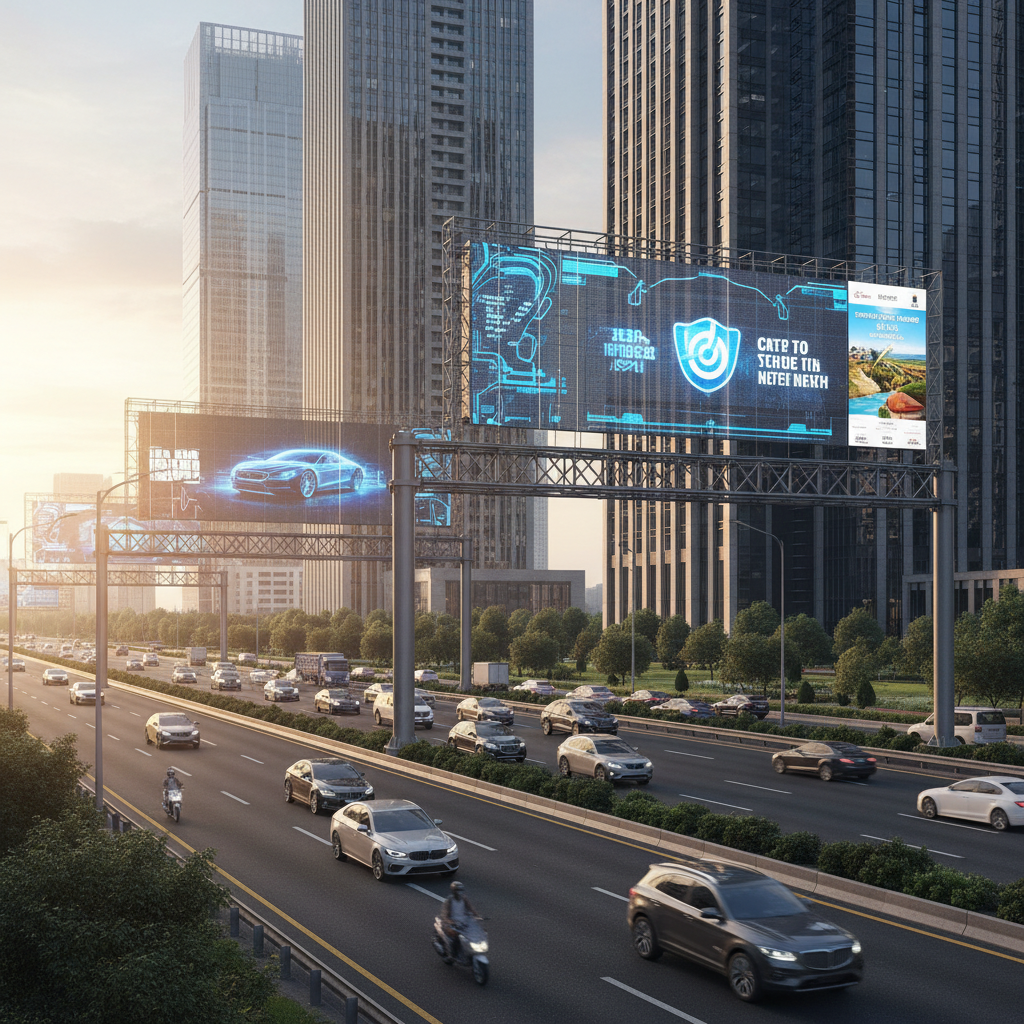

作为服务超过 500+ 户外广告项目的技术团队，我们深知选择一款合适的 LED 格栅屏有多重要。从商场中庭的璀璨显示到高速公路旁的巨幅广告，LED 格栅屏正在改变我们的视觉体验。这篇指南将结合实际案例，帮你彻底搞懂这项技术。

2024 年中国 LED 显示屏市场规模突破 680 亿元，其中格栅屏占据户外大屏市场 42% 份额，年均增长率达 18.6%（中国光学光电子行业协会，2024）

LED 格栅屏核心问题速答

什么是 LED 格栅屏？定义与核心特征

LED 格栅屏是一种镂空结构的显示设备，通过灯条间隙形成格栅状外观。它最大的特点是透光率高达 50%-80%，让风和光可以自由穿过。这种设计解决了传统 LED 屏幕遮挡建筑采光、增加风阻的痛点。

核心特征包括：

• 轻量化设计：重量仅为传统屏 1/3

• 模组化拼接：可灵活组合任意尺寸

• 高通风性：降低风阻系数达 60%

• 维护便捷：前后双向维护设计

LED 格栅屏的主要应用场景有哪些？

根据我们的项目数据统计，主要应用在这些领域：

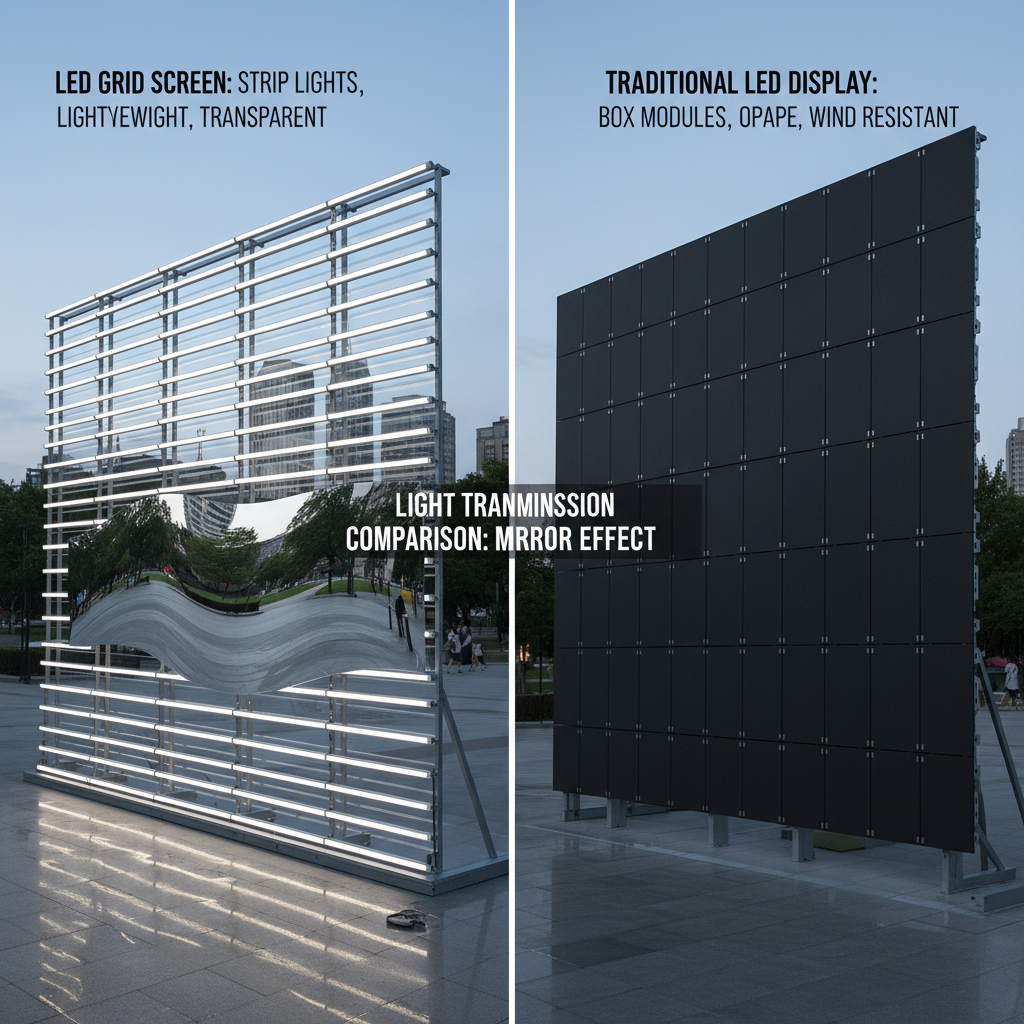

LED 格栅屏与传统 LED 显示屏的关键区别

最直观的三个差异：

1. 结构形态：格栅屏是条形灯带，传统屏是箱体模组

2. 透光性能：格栅屏透光率 50%+，传统屏基本不透光

3. 安装方式：格栅屏多为吊装/贴墙，传统屏需钢架支撑

在实际项目中，选择格栅屏还是传统屏，主要看两个因素：建筑是否需要采光通风，以及观看距离是否大于 10 米。

LED 格栅屏技术原理与结构解析

LED 格栅屏的工作原理与显示技术

格栅屏采用点阵扫描显示技术。每根灯条内封装若干 LED 灯珠，通过驱动 IC 控制各灯珠的亮灭和颜色。当多根灯条按固定间距排列，远看就形成完整画面。

技术核心在于视觉暂留效应。人眼无法分辨超过 60Hz 的闪烁，所以刷新率达到 1920Hz 以上时，我们看到的就是连续流畅的动态图像。

工作流程简单说就是：

1. 视频处理器接收信号

2. 控制卡分配数据到各驱动板

3. 驱动板点亮对应灯珠

4. 高速刷新形成动态画面

格栅结构设计：透光率与通风性能

这是格栅屏的核心优势。通过调整灯条间距，可以控制透光率：

• 50mm 间距：透光率约 50%，适合需要高清显示的场景

• 80mm 间距：透光率约 65%，平衡显示与通风

• 100mm 间距：透光率达 75%，主要用于高层建筑

一个实用技巧：如果项目在沿海城市，建议选择 80mm 以上间距，能有效降低台风季节的风压负载。

驱动板在 LED 格栅屏系统中的作用

驱动板就像屏幕的"大脑"。它负责：

• 接收控制卡发来的显示数据

• 转换成 LED 灯珠能识别的电信号

• 控制每颗灯珠的亮度和颜色

• 调节刷新率防止画面闪烁

常见的驱动方案有恒流驱动和PWM 调光。恒流驱动确保亮度均匀，PWM 调光实现灰度控制。高端驱动板还集成温度补偿功能，防止色差。

像素间距对显示效果的影响机制

像素间距（Pixel Pitch）直接决定清晰度。计算公式很简单：

最佳观看距离（米）= 像素间距（mm）

举例说明：

• P10（10mm 间距）：适合 10 米外观看

• P16（16mm 间距）：适合 16 米外观看

• P20（20mm 间距）：适合 20 米外观看

2024 年户外格栅屏主流配置为 P10-P20，室内创意屏则多采用 P6.67-P10（DisplaySearch 市场报告）

LED 格栅屏核心规格参数详解

像素间距、分辨率与观看距离的关系

这三个参数是铁三角关系。假设你有块 10 米宽的屏幕：

分辨率越高成本越贵。实际项目中，我们会先确定主要观看距离，再反推合适的像素间距。

亮度参数：室内与户外环境的不同要求

亮度单位是 cd/㎡（坎德拉每平方米）。行业标准是：

• 室内环境：800-1500 cd/㎡

• 半户外（有遮挡）：2000-4000 cd/㎡

• 户外全天候：5000-8000 cd/㎡

注意：亮度不是越高越好。过高亮度在夜晚会造成光污染，还会缩短灯珠寿命。建议选配自动亮度调节系统。

刷新率、灰度等级与色彩饱和度标准

刷新率影响拍摄效果：

• ≥1920Hz：手机拍摄无水波纹

• ≥3840Hz：专业摄像无闪烁

• ≥7680Hz：高速摄影级标准

灰度等级决定色彩过渡：

• 12bit（4096 级）：基础配置

• 14bit（16384 级）：中高端标准

• 16bit（65536 级）：专业显示

色彩饱和度通常要求达到 NTSC 85% 以上，才能呈现鲜艳的广告画面。

防护等级（IP 等级）与环境适应性

IP 等级由两位数字组成：

• 第一位代表防尘（0-6 级）

• 第二位代表防水（0-8 级）

户外格栅屏标配 IP65：

• IP6X：完全防尘

• IPX5：防喷水

沿海或多雨地区建议选 IP67，能浸泡水中短时间。

功耗与散热系统设计要点

每平米功耗通常在 200-600W。计算总功耗公式：

总功耗 = 屏幕面积 × 单位功耗 × 0.6

（0.6 是平均工作系数）

散热方案有三种：

1. 自然对流：适合小面积室内屏

2. 风扇散热：中大型户外屏标配

3. 水冷系统：高亮度密集区域

LED 格栅屏材料与制造工艺

LED 灯珠类型：SMD vs DIP 技术对比

现在 90% 的格栅屏都采用 SMD 技术，因为它色彩均匀度更好，维护也更方便。

PCB 板材料选择与电路设计

PCB 板（印刷电路板）有两种主流材料：

• 玻纤板（FR-4）：成本低，适合常规项目

• 铝基板：散热好，用于高亮度屏

电路设计要点：

• 走线宽度 ≥0.3mm

• 双层板结构增强稳定性

• 预留测试点方便维修

外壳材料：铝合金与不锈钢的性能差异

铝合金占市场 80% 份额：

• ✅ 重量轻（密度 2.7g/cm³）

• ✅ 散热好

• ✅ 价格适中

• ❌ 抗腐蚀性一般

不锈钢用于特殊环境：

• ✅ 抗腐蚀强

• ✅ 强度高

• ❌ 重量大

• ❌ 成本高 40%

沿海项目建议选用 6063 铝合金 + 氟碳喷涂，既轻便又耐盐雾腐蚀。

防水防尘工艺与密封技术

核心工艺包括：

1. 灌胶封装：LED 模组表面涂防水胶

2. 硅胶密封条：连接处全周密封

3. 排水孔设计：防止积水

4. 三防漆涂覆：PCB 板防潮防氧化

一个常见误区：IP65 不等于完全防水。暴雨时水压过大仍可能渗入，建议加装雨棚或檐口。

LED 格栅屏的调试与光学检测

调试流程：从连接到参数校准的完整步骤

标准调试分 7 步走：

1. 硬件连接：检查电源、信号线

2. 点亮测试：确认所有灯珠正常

3. 信号调试：设置分辨率和刷新率

4. 亮度调整：根据环境光调节

5. 色彩校准：白平衡和色温设置

6. 均匀性检测：消除亮度差异

7. 老化测试：连续运行 24 小时

整个流程通常需要 4-8 小时，不能急于求成。

色彩校准技术：确保显示一致性

色彩不一致主要因为灯珠色温偏差。校准方法：

• 逐点校正：测量每颗灯珠亮度，生成补偿系数

• 区域校正：将屏幕分区统一调整

• 自动校正系统：配置传感器实时监测

专业项目会使用 分光测色仪 进行校准，精度可达 ΔE<3（人眼几乎无法分辨色差）。

光学检测设备：亮度计、色度计的使用方法

必备三大件：

亮度计（照度计）：

• 测量屏幕中心和四角亮度

• 偏差应<10%

色度计：

• 检测色温（5500-6500K）

• 测量色坐标（x, y）

光谱仪：

• 分析光谱能量分布

• 高端项目才需要

检测时要注意：相机距离屏幕 5-10 米，避免近距离测量误差。

亮度均匀性与坏点检测标准

行业标准要求：

坏点分三类：常亮点（红绿蓝）、常暗点（黑点）、色点（颜色异常）。验收时每类单独统计。

户外 LED 格栅屏应用技术要点

户外环境挑战：温度、湿度、紫外线

户外屏面临三大杀手：

温度波动：

• 工作范围：-20°C 至 +60°C

• 每 10°C 温升，寿命减半

• 必须配置散热风扇

湿度腐蚀：

• 相对湿度 >85% 需防潮

• 沿海地区盐雾会加速氧化

• 定期检查密封条

紫外线老化：

• 塑料件 2-3 年变脆

• 电线绝缘层老化

• 选用抗 UV 材料

高亮度要求与节能平衡方案

户外需要 6000 cd/㎡ 以上亮度，但高亮度意味着高耗电。平衡方案：

1. 光感系统：白天 100% 亮度，夜晚降至 30%

2. 高效 LED：选择光效 >120 lm/W 的灯珠

3. 分时控制：凌晨 1-6 点降低亮度或关闭

4. 节能电源：PFC 校正电源效率达 95%

实测数据：配置智能调光系统后，年节电量可达 40%（约 3-5 万元电费）

防雷击与抗风压结构设计

防雷系统三件套：

• 避雷针（屏幕最高点）

• 等电位连接

• SPD 浪涌保护器

抗风压设计：按建筑所在地基本风压计算：

• 沿海地区：0.75 kN/㎡

• 内陆平原：0.45 kN/㎡

• 山区：需增加 20%

格栅屏因透光率高，风阻系数仅 0.3-0.5，比传统屏减少 60% 风压。

户外安装的固定方式与维护通道

常见固定方式：

贴墙式：

• 用化学锚栓固定

• 间距 ≤600mm

• 适合建筑幕墙

立柱式：

• 独立钢结构

• 基础深度 ≥1.5 米

• 适合高速路牌

吊装式：

• 钢丝绳悬挂

• 需建筑结构承重计算

• 适合商场中庭

维护通道宽度至少 600mm，方便工程师更换模组。高空作业必须配置双保险安全绳。

室内 LED 格栅屏应用场景分析

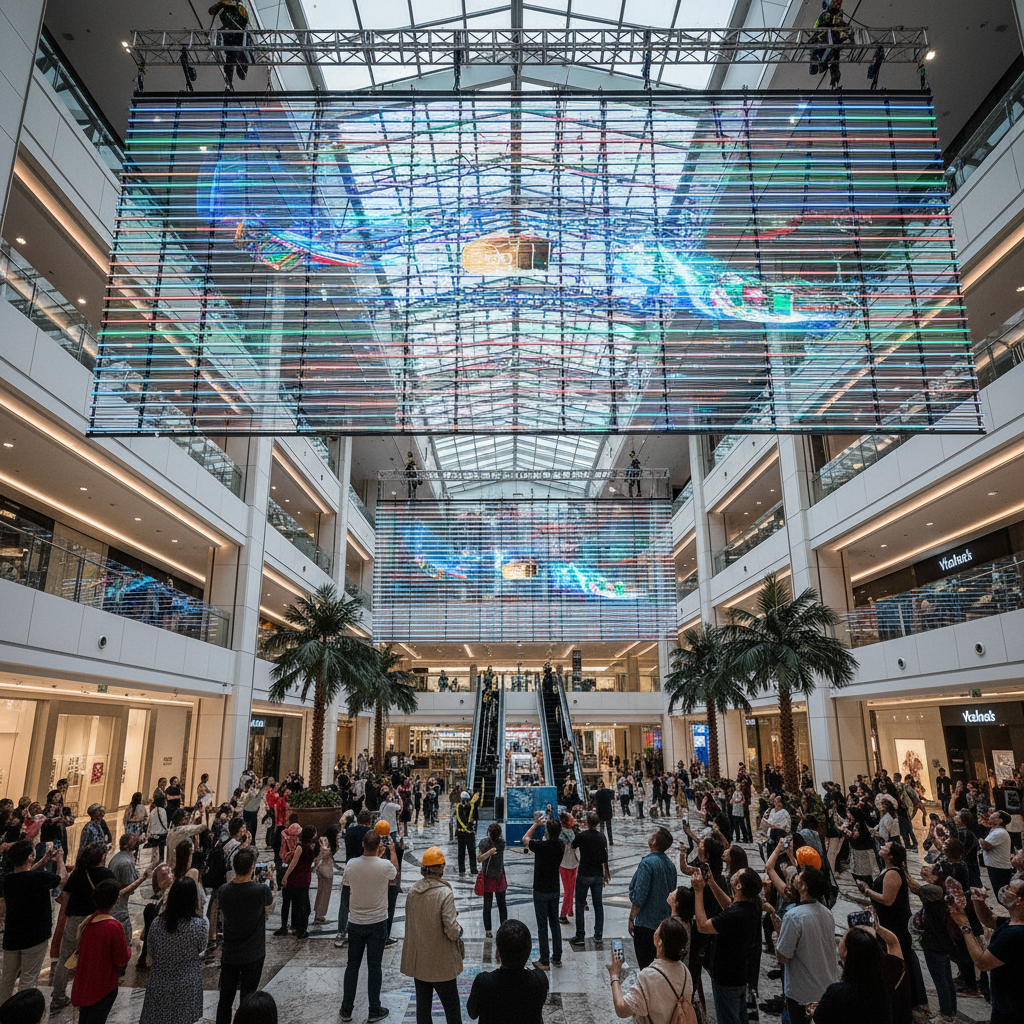

商场中庭与展厅的创意显示应用

室内格栅屏玩的就是创意造型：

• 波浪形吊顶：灯条弯曲排列形成动态天幕

• 立柱包裹：360° 环绕显示

• 艺术装置：结合雕塑形成互动展示

某购物中心案例：15 米高中庭安装 200㎡ 波浪屏，日均客流增加 30%。成本 120 万，广告收益 2 年回本。

舞台背景与演艺场所的动态效果

演出租赁市场偏爱格栅屏因为：

1. 轻便：单根灯条<5kg，快速搭建

2. 通透：不遮挡后方灯光效果

3. 灵活：可拼接任意形状

常见规格：P6.67-P10，500㎡ 以下中小型演出首选。

室内环境的亮度与观看舒适度控制

室内屏亮度要恰到好处：

• 商场：800-1200 cd/㎡

• 会议室：600-800 cd/㎡

• 展厅：1000-1500 cd/㎡

过亮会刺眼，过暗看不清。建议配置 10 档亮度调节，适应不同时段环境光。

人眼舒适的色温是 6000-6500K（接近自然光），不要调成冷白光（8000K+），容易视觉疲劳。

LED 格栅屏定制技术规范

定制尺寸设计：模组化组合原理

格栅屏采用模组拼接，最小单位是灯条：

• 单根灯条长度：0.5m / 1m / 2m 可选

• 拼接误差：≤0.5mm

• 缝隙处理：平缝/凹缝可选

设计时遵循整数倍原则：

• 宽度 = 模组宽度 × N

• 高度 = 模组高度 × M

非标尺寸需要切割定制，成本增加 15%-20%。

异形屏定制的技术难点与解决方案

异形屏是指非矩形的创意形状：

技术难点：

1. ❌ 曲面拼接缝隙大

2. ❌ 信号传输路径复杂

3. ❌ 结构受力不均

解决方案：

1. ✅ 软模组（可弯曲 LED 柔性板）

2. ✅ 光纤传输（超远距离无损）

3. ✅ 有限元分析（结构仿真）

圆形、波浪形等复杂造型，建议找有异形屏项目经验的厂家。

定制项目的技术沟通要点与参数确认

下单前必须明确 10 大参数：

• [ ] 尺寸（长×宽×厚）

• [ ] 像素间距

• [ ] 亮度要求

• [ ] 防护等级

• [ ] 控制方式（同步/异步）

• [ ] 安装方式

• [ ] 电源配置

• [ ] 特殊要求（弧形/透明等）

• [ ] 交付周期

• [ ] 质保年限

一个血泪教训：某项目因未确认控制卡型号，导致现场信号不兼容，返工损失 8 万。技术参数必须白纸黑字！

定制屏的测试验收标准

验收流程包括：

出厂测试（厂家）：

• 48 小时老化

• 逐点亮度检测

• 防水淋雨测试

现场验收（客户）：

• 实际安装效果

• 播放测试片段

• 白平衡校准

• 坏点统计

验收合格标准：

• 坏点率<0.0001

• 亮度均匀性 >95%

• 色温偏差<500K

LED 格栅屏系统组成与配套设备

控制系统：同步控制卡 vs 异步控制卡

同步控制：

• 实时传输，延迟<20ms

• 需连接电脑或播放器

• 适合：舞台演出、体育直播

异步控制：

• 预存节目，脱机播放

• 支持 U 盘/4G/WiFi 更新

• 适合：固定广告位

视频处理器的功能与选择标准

视频处理器负责信号转换：

核心功能：

• 多路输入（HDMI/DVI/SDI）

• 图像拼接

• 亮度色彩调整

• 支持 4K/8K 输入

选择标准：

• 输入带宽 ≥300MHz

• 带载面积 ≥500 万像素

• 支持热备份

高端处理器还有边缘融合功能，多台拼接无缝隙。

配电系统与电源管理方案

三相五线制是标配：

• A/B/C 三相供电

• N 零线

• PE 保护地线

电源分配原则：

• 每相负载差<10%

• 配置漏电保护器

• 预留 20% 余量

200㎡ 格栅屏参考配置：

• 总功率：60kW

• 配电柜：80A 三相

• 线缆：3×16mm² 铜芯

钢结构支架的承重与安全设计

钢结构必须满足三个安全系数：

1. 静载安全系数：≥3

2. 风载安全系数：≥2.5

3. 抗震安全系数：按当地抗震烈度

材料选择：

• 主梁：Q235B 钢材

• 连接件：镀锌螺栓

• 防锈处理：热镀锌 + 防锈漆

钢结构必须由具备钢结构工程专业承包资质的单位设计施工，否则验收不通过。

LED 格栅屏维护与寿命管理

日常维护项目：清洁、检测与校准

每月维护清单：

✅ 表面清洁（软布+清水）
✅ 检查连接线缆
✅ 测试备用电源
✅ 记录运行时长

每季度维护：✅ 亮度校准
✅ 紧固螺丝
✅ 检查密封条
✅ 清理散热风扇

每年维护：✅ 全面检测坏点
✅ 更换老化部件
✅ 防雷系统检测
✅ 结构安全评估

常见故障类型与诊断方法

故障速查表：

80% 的故障都是接触不良引起，维修时先检查所有接头。

灯珠与模组的更换流程

更换步骤（前维护型）：

1. 断电并标识故障位置

2. 拧开模组固定螺丝（4 颗）

3. 拔掉电源和信号排线

4. 取出故障模组

5. 安装新模组并接线

6. 通电测试

7. 记录更换信息

单个模组更换耗时 10-15 分钟。建议备货 5% 的备用模组。

影响使用寿命的关键因素与延长策略

寿命影响因素排序：

1. 工作温度（权重 40%）

• 对策：强化散热系统

1. 工作时长（权重 25%）

• 对策：合理排班，避免 24 小时运行

1. 环境湿度（权重 20%）

• 对策：加强密封，定期除湿

1. 电压稳定性（权重 15%）

• 对策：配置稳压电源

LED 格栅屏理论寿命 10 万小时，但实际项目中 5-8 年就需大修。做好维护保养，可延长至 10 年以上。

常见问题解答

LED 格栅屏的典型使用寿命是多少？

理论寿命 50,000-100,000 小时（约 5.7-11.4 年连续运行）。实际使用中：

• 室内环境：8-12 年

• 户外环境：5-8 年

• 高强度使用：3-5 年

影响寿命的最大因素是散热条件。温度每升高 10°C，寿命减半。

如何判断 LED 格栅屏的显示质量？

三看两测：

看清晰度：10 米外能看清文字
看均匀性：纯白画面无明显色块
看色彩：红绿蓝三原色饱和鲜艳

测刷新率：手机拍摄无水波纹
测坏点率：<0.0001（万分之一）

专业测试需要亮度计和色度计。

格栅屏的透光率一般是多少？

取决于灯条间距和灯条宽度：

灯条宽度	间距 50mm	间距 80mm	间距 100mm
30mm	40%	62%	70%
40mm	20%	50%	60%
50mm	0%	38%	50%

常规户外格栅屏透光率 50%-65%。

驱动板损坏如何识别与处理？

识别症状：

• ✖️ 对应区域完全黑屏

• ✖️ 颜色显示异常（缺红/绿/蓝）

• ✖️ 闪烁或扫描线

处理步骤：

1. 用万用表测量板输入电压（应为 5V）

2. 检查数据线是否松动

3. 更换同型号驱动板

4. 重新校准参数

备用驱动板成本 150-300 元/块。

LED 格栅屏是否需要定期校准？

必须定期校准！建议频率：

• 新屏投用：1 个月后首次校准

• 日常使用：每 6 个月 校准一次

• 高强度使用：每 3 个月 校准

校准内容包括：

• 亮度均匀性

• 色温一致性

• 白平衡

• 灰度线性

不校准会导致画面越来越花，观感变差。

总结：LED 格栅屏技术要点与应用前景

LED 格栅屏凭借轻量化、高透光、易维护的优势，正在快速占领户外大屏市场。选购时要重点关注：

🔑 像素间距匹配观看距离
🔑 亮度配置适应安装环境
🔑 防护等级满足气候条件
🔑 售后服务保障长期运营

随着 Mini LED、智能调光等技术普及，未来格栅屏将向更高清、更节能、更智能方向发展。2025 年市场规模预计突破 850 亿元，年复合增长率保持 16% 以上。

准备上马 LED 格栅屏项目？ 建议先做三件事：

1. 明确应用场景和技术需求

2. 实地考察 2-3 家供应商案例

3. 索取详细技术方案和报价

记住：便宜不一定划算，适合才是最好的。选对产品和服务商，才能让你的投资发挥最大价值！
