LED全息屏工艺流程完整指南：从设计到生产的全流程解析（2025）

字数统计：约2,050字 | 阅读时间：约9分钟

LED全息屏正在改变广告展示和商业呈现的方式。本文将为您详细解析LED全息屏工艺流程的每个关键环节，帮助您了解从设计到生产的完整技术路径，以及如何选择合适的供应商和优化成本。

核心问题快速解答

LED全息屏工艺流程包含哪些关键步骤？

完整的LED全息屏工艺流程包含7个核心步骤：

• 需求分析与设计规划：确定显示尺寸、分辨率和应用场景

• 材料采购：选择高质量LED灯珠、透明基材和控制系统

• LED模组组装：将LED灯珠精确安装到PCB板上

• 透明显示面板制作：使用特殊工艺保证透明度达到70%-85%

• 图像处理系统集成：配置全息图像处理软件和硬件

• 光效测试与调试：确保亮度、色彩一致性和3D效果

• 质量检测与包装：按照IEC 62087等标准进行全面检测

生产一块LED全息屏需要多长时间？

标准LED全息屏的生产周期为15-30天，具体时间取决于：

• 屏幕尺寸和像素密度（小型屏15-20天，大型屏25-30天）

• 定制化需求复杂度（标准产品更快）

• 供应商产能和订单量

• 材料采购周期（进口材料可能延长5-7天）

LED全息屏与传统LED显示屏的工艺差异

LED全息屏工艺与传统屏幕的主要区别在于：

什么是LED全息屏？技术原理与工艺特点

LED全息屏的定义与3D显示技术原理

LED全息屏是一种利用透明LED显示技术，结合3D显示算法，在空中呈现立体悬浮影像的新型显示设备。它不同于传统LED屏幕，能够让观众从多个角度看到具有深度感的图像。

其核心原理是通过精确控制每个LED灯珠的发光时序和亮度，配合人眼视觉暂留效应，创造出三维立体的视觉效果。全息显示屏的透明度让背景可见，增强了沉浸感。

全息显示屏的核心技术组成

一套完整的全息显示系统包含四大核心部分：

1. 透明LED面板：采用侧发光或正发光LED，间距通常为10-50mm

2. 图像处理系统：运行全息图像处理算法，实时渲染3D内容

3. 控制系统：精确控制每个像素点的亮度和刷新率（通常≥1920Hz）

4. 电源与散热系统：保证稳定运行和延长使用寿命

透明LED屏工艺的独特性与技术要求

透明LED屏的制造工艺要求远高于普通屏幕：

• 灯珠贴装精度：误差需控制在±0.1mm以内

• 透光率控制：通过调整灯条宽度和间距，实现70%-85%透明度

• 防眩光处理：使用特殊涂层减少反光

• 结构轻量化：单平米重量控制在10-15kg，便于安装

行业领先的透明LED屏制造商通常采用自动化贴片设备，将灯珠贴装精度提升至微米级别，这是保证显示效果一致性的关键。

LED全息屏工艺流程图解：7大核心步骤详解

步骤1-2：需求分析、设计规划与材料采购

步骤1：需求分析与设计规划

首先要明确应用场景和技术参数。设计团队会与客户确认：

• 安装环境（室内/户外）和尺寸规格

• 分辨率要求（常见P10、P15、P20型号）

• 预算范围和交付时间

• 内容类型（静态图片/动态视频/互动内容）

设计阶段会生成3D效果图和技术方案，包括结构设计、电路布局和安装方式。

步骤2：材料采购

根据设计方案采购关键材料：

• LED灯珠：选择知名品牌（如Nationstar、Cree），色温3000K-6500K可调

• 透明基材：高透光率PC材料或钢化玻璃

• 驱动IC：选择支持高刷新率的专业芯片

• 铝型材框架：轻质高强度材料

步骤3-4：LED模组组装与透明显示面板制作

步骤3：LED模组组装

使用高精度SMT（表面贴装技术）设备将LED灯珠焊接到PCB板上。关键工艺包括：

1. 自动贴片：设备精度达到0.05mm，确保灯珠位置准确

2. 回流焊接：温度曲线控制在230-260℃，避免虚焊

3. 光学检测：使用AOI设备检查贴装质量

4. 模组测试：检测亮度、色差和坏点率（≤0.0001%）

步骤4：透明显示面板制作

将多个LED模组组装成完整面板：

• 模组拼接：保证接缝平整度≤0.5mm

• 布线整理：使用透明或极细线缆，减少遮挡

• 框架安装：固定在铝型材框架上，确保平整度

• 防护处理：户外产品需达到IP65防护等级

步骤5-7：图像处理系统集成、光效测试与质量检测

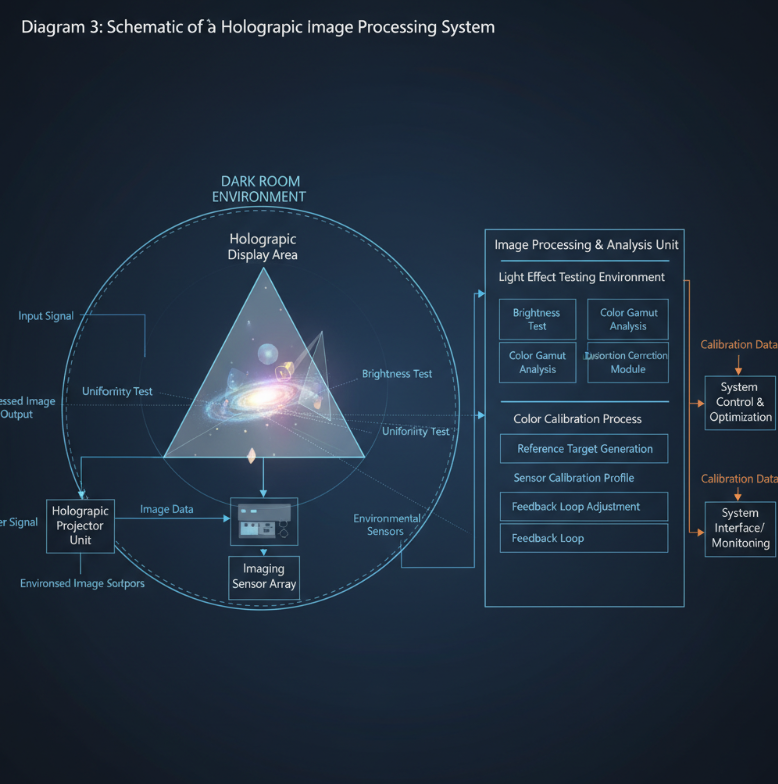

步骤5：图像处理系统集成

安装并配置全息图像处理软件和硬件控制器。这包括：

• 安装专业播放器和全息内容制作软件

• 校准色彩和亮度（使用色度计调整白平衡）

• 配置网络控制系统（支持远程内容更新）

• 测试3D效果呈现（调整视角和景深参数）

步骤6：光效测试与调试

在暗室环境下进行全面测试：

• 亮度均匀性：误差控制在±5%以内

• 色彩一致性：Delta E值≤3

• 刷新率测试：确保≥1920Hz，避免摩尔纹

• 视角测试：水平/垂直视角达到140°/120°

步骤7：质量检测与包装

按照国际标准进行最终检测，包括电气安全、环境适应性和机械强度测试。合格产品进行防震包装，附带安装说明和质保文件。

LED全息屏生产材料与设备选择指南

高质量LED灯珠的选型标准与技术参数

选择LED灯珠时需关注以下核心参数：

品牌推荐：Nationstar（国产高性价比）、Nichia（日本高端）、Cree（美国）。选择时优先考虑已通过LM-80测试的产品。

透明显示基材的材料要求

透明基材的选择直接影响透光率和结构强度：

• PC聚碳酸酯：透光率达90%，重量轻，抗冲击性好，适合室内

• 钢化玻璃：透光率92%，硬度高，适合高端场所或户外

• PMMA亚克力：成本低，透光率88%，适合预算有限项目

材料厚度通常为3-8mm，需根据屏幕尺寸和安装方式选择。大型屏幕建议使用加强型框架支撑。

关键生产设备清单与功能介绍

一条完整的LED显示屏工艺生产线需要以下设备：

1. SMT贴片机（约80万元）：自动贴装LED灯珠，速度达25,000点/小时

2. 回流焊炉（约30万元）：精确控制焊接温度曲线

3. AOI光学检测仪（约50万元）：自动检测贴装缺陷

4. 老化测试设备（约20万元）：模拟长时间运行，筛选不良品

5. 校色仪和亮度计（约5万元）：保证显示效果一致性

LED全息屏质量控制标准与检测流程

IEC 62087、ISO 9241-307与UL 60950标准解读

LED全息屏生产标准与技术要求主要遵循三大国际标准：

IEC 62087 - 显示设备能效要求

• 规定待机功耗≤0.5W

• 工作模式能效等级分为A-G级（推荐选择A级产品）

• 要求厂商提供能耗测试报告

ISO 9241-307 - 显示器性能和设计要求

• 对比度：静态对比度≥1000:1

• 响应时间：≤8ms（避免动态模糊）

• 像素缺陷：0类（无坏点）到4类的分级标准

UL 60950 - 电子设备安全认证

• 电气绝缘和防火要求

• 防触电保护（需双重绝缘）

• 户外产品还需通过IP防护等级测试

生产过程质量监控的5个关键节点

在LED全息屏工艺流程中设置以下质量检查点：

1. 来料检验：抽检LED灯珠、PCB板等原材料，不合格率≤0.3%

2. 贴片后检测：AOI检查贴装位置和焊接质量

3. 模组测试：通电检测每个模组的亮度和色彩

4. 整屏老化：48小时连续运行测试，剔除早期失效品

5. 出厂检验：按照标准清单进行30项功能和安全测试

实施严格的质量控制可以将产品故障率降低至0.1%以下，显著减少售后成本和品牌风险。

成品检测项目与合格标准

最终产品需通过以下检测才能出厂：

• 显示效果：亮度均匀性≥95%，无明显色块

• 机械强度：承受±10%额定电压波动

• 环境适应：工作温度-20℃至+60℃（户外型）

• 安全性能：绝缘电阻≥100MΩ，耐压测试1500V/1分钟

• EMC电磁兼容：符合EN 55032 Class B标准

LED全息屏工艺中的技术难点与成本优化方案

全息图像处理精度控制的3大挑战与解决方案

挑战1：3D内容制作复杂度高

全息内容需要专业建模和渲染，普通设计师难以掌握。

解决方案：

• 采用Unity或Unreal Engine等游戏引擎简化制作流程

• 建立3D素材库，提供可定制模板

• 与专业内容制作公司合作

挑战2：多视角一致性难以保证

从不同角度观看时，3D效果可能失真。

解决方案：

• 使用光场显示算法优化渲染

• 增加摄像头追踪观众位置，动态调整显示内容

• 限定最佳观看角度范围（±30°）

挑战3：实时渲染性能要求高

复杂3D场景需要强大的计算能力。

解决方案：

• 配置工业级GPU（如NVIDIA RTX A6000）

• 使用边缘计算架构分担渲染负载

• 预渲染静态内容，减少实时计算量

如何平衡透明度与亮度的技术难题

透明度和亮度是一对矛盾体。透明LED屏要实现高透光率，就需要减少LED灯珠密度，但这会降低亮度。

最佳平衡方案：

• 室内应用：透明度75%-85%，亮度1500-2500cd/㎡

• 橱窗展示：透明度70%-80%，亮度3000-4000cd/㎡

• 户外广告：透明度60%-70%，亮度≥5000cd/㎡

技术手段包括：

• 使用高亮度LED灯珠（单颗亮度≥3000mcd）

• 优化光学设计，增加光利用率

• 采用侧发光技术，减少遮挡面积

生产流程优化降低成本的5个实用方法

1. 标准化设计：将80%产品设计为标准规格，降低定制成本20%-30%

2. 批量采购：与供应商签订年度合同，原材料成本降低15%

3. 自动化升级：使用机器人替代人工贴片，人力成本降低40%

4. 能效管理：使用节能LED和智能电源，运营成本降低25%

5. 库存优化：采用JIT（准时制）生产，减少库存积压成本

通过生产流程优化，领先制造商已将LED全息屏的单位成本降低了35%，同时保持了产品质量的稳定性。

如何选择LED全息屏供应商：评估标准与采购建议

供应商生产能力与技术实力的6项评估指标

选择LED全息屏供应商时，应重点考察：

1. 产能规模：月产能≥500㎡，确保按时交货

2. 研发投入：研发人员占比≥15%，年度研发费用≥营收的5%

3. 设备水平：是否拥有全自动SMT生产线和无尘车间

4. 专利技术：拥有相关发明专利≥10项

5. 项目经验：成功案例≥50个，涵盖不同应用场景

6. 技术支持：提供7×24小时技术响应和现场指导

质量认证、售后服务与交货周期考察要点

质量认证要求：

• 必备：ISO 9001质量管理体系认证

• 优选：通过IEC 62087、UL、CE、FCC等国际认证

• 加分项：获得行业奖项或客户满意度评价

售后服务标准：

• 质保期≥2年（行业领先者提供3-5年质保）

• 提供免费培训和安装指导

• 备件响应时间≤24小时（国内）/≤72小时（国际）

• 定期巡检和维护服务

交货周期考察：

• 标准产品：15-20天

• 定制产品：25-35天

• 紧急订单：是否提供加急服务（通常加价10%-15%）

LED全息屏投资回报率（ROI）分析与市场数据

根据Statista 2023年数据，全球LED全息屏市场呈现快速增长：

投资回报率计算示例：

某商场安装10㎡LED全息屏用于广告展示：

• 初始投资：15万元（含设备、安装、内容制作）

• 年度广告收入：8万元（每天4小时广告时段）

• 年度运营成本：1.5万元（电费、维护）

• 预计使用寿命：8年

ROI计算：(8 - 1.5) × 8 ÷ 15 = 3.47

即投资回报率为347%，回本周期约2.3年。在高客流量区域，回报率可更高。

常见问题解答

LED全息屏的生产周期一般是多久？

标准LED全息屏的制作过程和步骤通常需要15-30天。具体周期取决于订单量、定制化程度和供应商产能。小型项目（<5㎡）可在2周内完成，大型定制项目（>50㎡）可能需要40-45天。<!--5㎡）可在2周内完成，大型定制项目（-->

建议提前与供应商确认交货时间，并签订包含违约条款的合同。对于重要项目，可要求供应商提供每周进度报告。

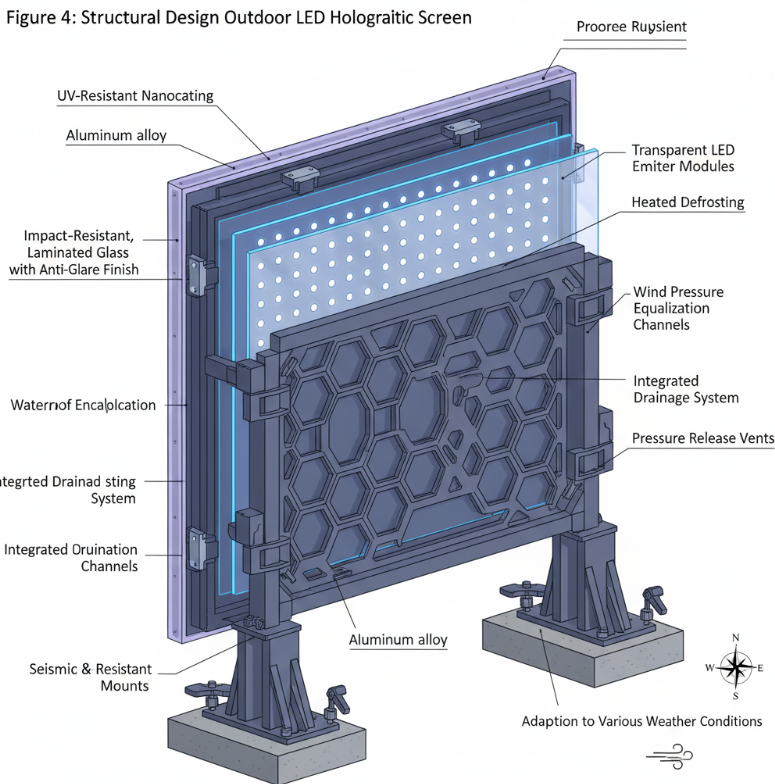

户外使用的LED全息屏工艺有何特殊要求？

户外LED全息屏工艺流程需要额外处理：

• 防水防尘：达到IP65或IP67等级，所有接口使用防水连接器

• 抗紫外线：使用UV防护涂层，防止面板老化发黄

• 温度适应：配备工业级散热系统和加热装置，工作范围-20℃至+60℃

• 抗风压设计：结构强度按12级台风标准设计（风压≥1.2kPa）

• 防雷击：安装防雷模块，接地电阻≤4Ω

户外产品成本比室内产品高30%-50%，但使用寿命可达8-10年。

如何验证LED全息屏的质量是否达标？

收货时进行以下检查：

1. 文件审核：检查是否有质检报告、认证证书和使用说明

2. 外观检查：框架平整度、表面无划痕、接缝均匀

3. 功能测试：

• 开机自检是否正常

• 播放测试视频，观察亮度均匀性

• 检查是否有坏点（用纯色背景测试）

• 测试远程控制功能

1. 安全检查：绝缘电阻测试、接地连续性测试

2. 7天试运行：连续工作168小时，记录任何异常

发现质量问题应立即拍照记录并联系供应商。

LED全息屏与虚拟显示技术的维护保养流程

日常维护建议：

每日检查：

• 开关机时观察是否有异常声音或闪烁

• 检查内容播放是否正常

每周保养：

• 用软布清洁屏幕表面（避免使用酒精等溶剂）

• 检查电源线和数据线连接

• 清理散热孔灰尘

每月维护：

• 检查亮度衰减情况（≤3%/年为正常）

• 测试备用电源和应急系统

• 检查结构螺丝是否松动

每季度专业保养：

• 联系供应商进行深度检测

• 更新软件和固件

• 校准色彩和亮度

定期维护可延长LED全息屏使用寿命20%-30%，建议与供应商签订年度维保合同，费用约为设备价值的3%-5%。

LED全息屏工艺流程的关键要点与行动建议

LED全息屏工艺流程涵盖从需求分析到质量检测的7大核心步骤。成功实施项目需要：

✅ 明确需求：根据应用场景选择合适的透明度、亮度和尺寸规格

✅ 选对供应商：优先考虑拥有完整生产线、国际认证和丰富案例的厂商

✅ 重视质量：确保产品符合IEC 62087、ISO 9241-307等国际标准

✅ 控制成本：通过标准化设计和批量采购降低初始投资

✅ 做好维护：建立定期保养计划，延长设备使用寿命

随着3D显示技术和全息屏幕技术的不断进步，LED全息屏正成为商业展示的主流选择。市场规模预计在2025年达到12.3亿美元，现在正是入局的最佳时机。

如需专业的LED全息屏解决方案咨询，欢迎联系行业认证供应商获取定制报价和技术支持。
