平行四边形透明屏怎么做(异形LED显示屏定制工艺与安装步骤)

本文详述平行四边形透明屏怎么做，从高透光基板选材、异形灯条裁切工艺到钢结构现场安装与日常维护，为您提供系统化的定制与施工指导。在现代建筑设计中，斜线美学与不规则空间应用日益增多。为了精准贴合斜面玻璃幕墙或商场扶梯，传统的矩形LED屏常因物理形态限制而无法无缝融入。平行四边形透明屏作为一种定制化的异形显示方案，不仅能保持建筑原有的几何线条，还能实现高通透率的视觉效果。这种异形屏的制作需要经过严密的角度计算、定制化灯条裁切以及高强度的钢结构支撑。

什么是平行四边形透明屏？

独特的外观设计

传统的LED屏幕多采用标准的16:9或4:3矩形结构。然而，在面对倾斜的建筑立面、异形中庭或不规则空间时，常规屏幕容易产生视觉断层。平行四边形透明屏通过调整箱体结构，使其左右两侧呈特定的倾斜角度，从而契合斜线建筑。这种打破常规的几何设计，不仅保留了建筑原有的线条美感，还赋予了空间更强的科技感。

核心的应用场景

此类异形屏通常应用于对空间美学要求极高的场所：

• 商场中庭与扶梯侧面：顺应扶梯的坡度自然延伸，形成连续的动态视觉带。
• 高科技展馆与品牌旗舰店：在不破坏室内采光的前提下，利用高通透率实现画面悬浮空中的3D全景效果。

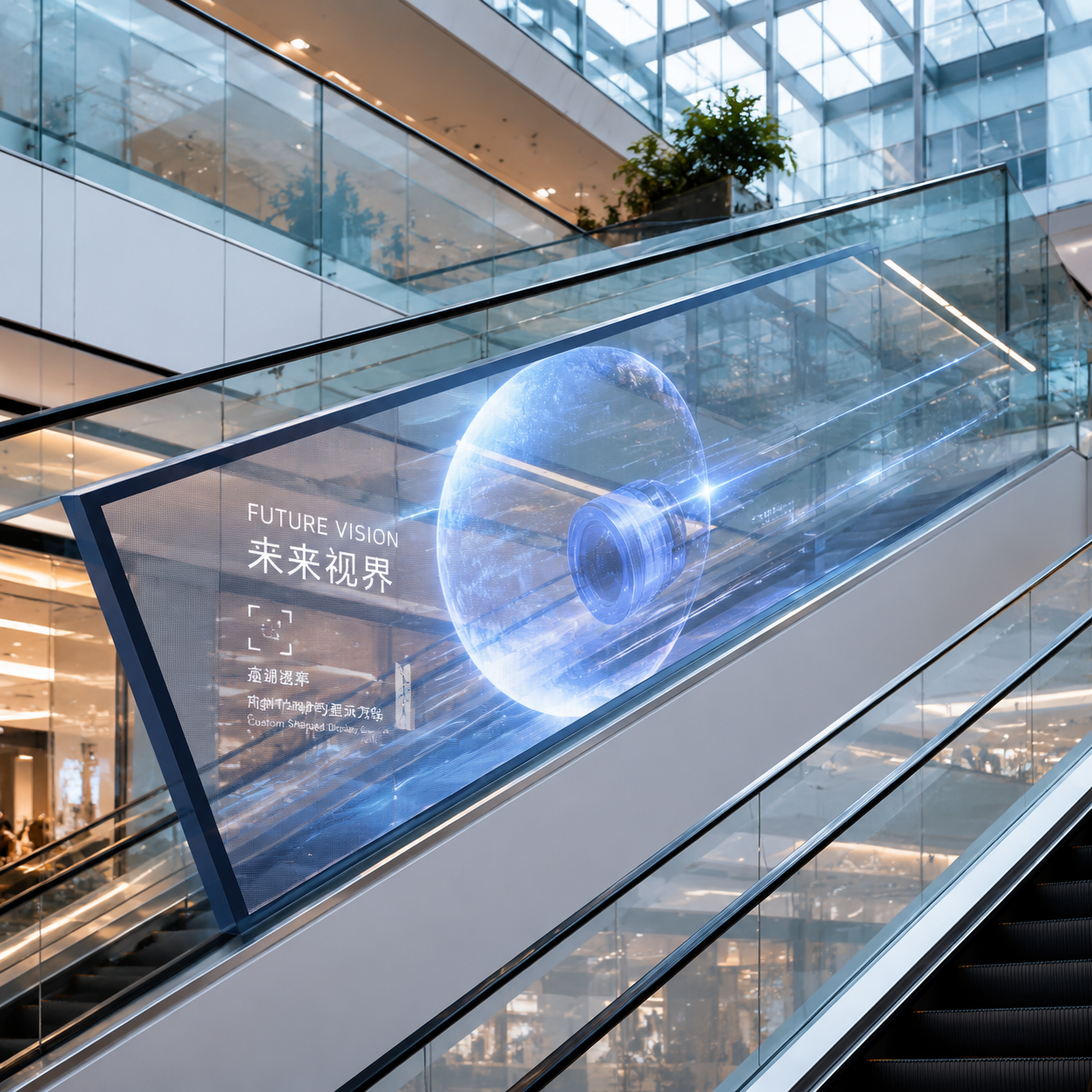

• 建筑玻璃幕墙：直接贴合斜面玻璃龙骨安装，保持外立面的整洁与通透。

平行四边形透明屏的原材料拆解

高透光率的玻璃与亚克力基板

基板是承载发光元器件的基础。通常选用高透光的钢化玻璃或特制的PMMA（亚克力）板材。这些材料在提供物理保护的同时，必须具备极高的透光度，避免光线在穿透过程中产生折射变形。实际选型中，基板的厚度均匀性与抗紫外线黄变系数是核心考量指标。

纳米级发光芯片与驱动IC

发光芯片与驱动IC决定了屏幕的色彩表现与寿命。臻美智慧在定制化生产中，采用高精度数控设备配合大厂发光芯片，确保每个像素点的波长一致性。驱动IC则负责精准控制电流，保证在高刷新率下画面无闪烁。优质的芯片能有效降低长时间运行下的死灯率，延长屏幕的衰减周期。

定制化的铝合金型材边框

由于平行四边形的特殊结构，常规的90度直角边框无法适用。必须根据设计角度，利用多轴数控机床对铝合金型材进行精密斜角切割。边框作为结构支撑，既需要具备高强度、轻量化的特点，还要在内部预留隐蔽的走线槽，并兼顾良好的散热性能。

“异形透明屏的精髓在于细节，每一个微小的角度偏差，都会直接影响到最后画面的完整性。” —— LED显示屏资深工程师张工

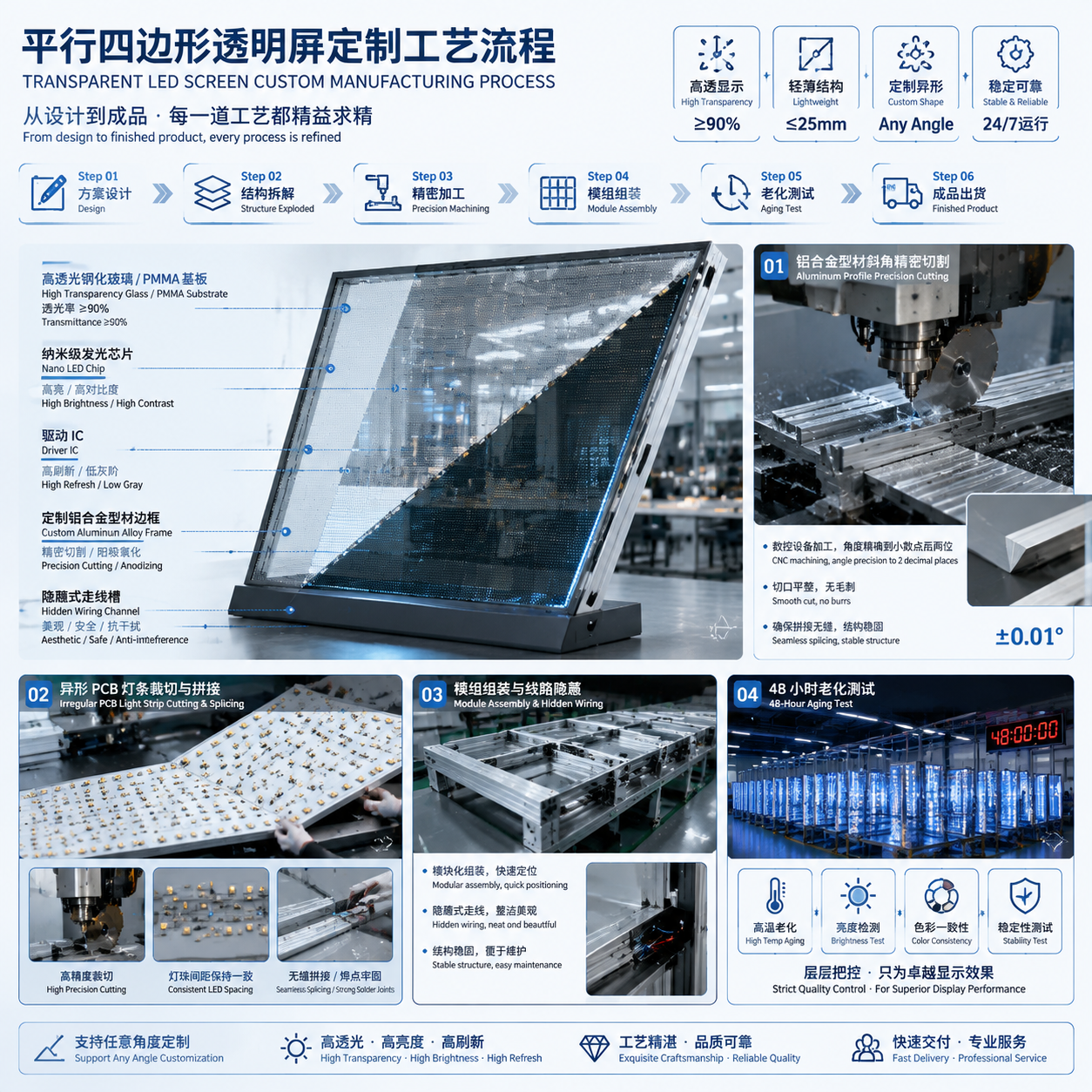

平行四边形透明屏的定制工艺流程

结构设计与角度计算

制作的第一步是进行精密的三维结构建模。设计师需根据项目现场的实际测量数据（如玻璃龙骨倾斜角、扶梯坡度），计算出箱体的具体斜边角度。该角度通常需要精确到小数点后两位，以确保多箱体拼接时拼缝严丝合缝，避免出现物理干涉。

灯条裁切与异形拼接

这是工艺中最关键的一环。普通的LED灯条均为直角边缘，而平行四边形箱体边缘的灯条必须进行斜角裁切。裁切过程中需精密避让内部的导电线路与覆铜层，防止短路。裁切后的灯条通过高精度贴片机焊接在异形PCB板上，灯珠的间距控制必须保持一致，否则拼接处会出现明显的亮暗线。

严格的校准与测试

异形箱体拼接完成后，必须经历连续48小时以上的老化测试。测试涵盖单色白平衡检测、灰度渐变检测以及温度场分布测试。只有在各角度视角下色彩均匀、无死灯、且散热数据达标的箱体，才能进入出厂包装环节。

如何安装平行四边形透明屏？

钢结构框架的搭建

安装前，现场需根据箱体的倾斜角度搭建承重钢结构。由于受力方向非垂直向下，钢结构设计必须经过力学计算，增加斜向抗剪切支撑。现场施工时需反复测量水平度与倾斜角，确保钢架与箱体背部的挂载点精准对接。

屏体的吊装与固定

屏幕通常采用分块箱体运输至现场。吊装时需使用专用吊装带保护箱体边缘，防止电磁或物理磕碰灯珠。在安装臻美智慧异形屏时，利用其快速定位销与锁扣系统，可实现箱体间的快速对齐与无缝拼接，显著降低高空作业的施工难度。

线缆连接与系统调试

箱体固定后，进行电源线与信号线的桥接。所有线缆需沿隐藏式线槽敷设，避免外露影响玻璃幕墙的通透感。系统调试阶段，技术人员需使用专业控制软件进行几何校正，修正因物理倾斜造成的画面形变，使播放素材呈现正常的比例与透视。

平行四边形透明屏的日常维护与保养

定期清洁与除尘

灰尘堆积会降低透明屏的通透度与散热效率。清洁时应使用防静电无尘布，蘸取少量异丙醇或专用清洁剂，顺着灯条方向轻拭。严禁使用水分过多的湿抹布或强酸碱溶剂，防止液体渗入灯条内部引起短路。

软件系统的升级与检测

控制系统与播放软件需定期检测，确保发送卡与接收卡的固件版本匹配。通过远程监控系统，可实时监测各箱体的电流、电压及温度数据。模块化设计的异形屏支持前维护，在不拆卸整块屏幕的情况下，即可对单个电源或接收卡进行更换。

常见故障的排查方法

• 局部不亮：优先排查该区域信号线或电源线连接是否松动，检查级联线插头。
• 画面闪烁：检查控制主机信号输出是否稳定，或尝试重新发送配置文件。
• 单颗死灯：若出现个别灯珠损坏，可利用备品备件进行单灯条的快速热插拔替换，不影响整屏运行。

常见问题解答 (FAQ)

1. 平行四边形透明屏的倾斜角度有限制吗？

通常情况下，倾斜角度可在15°至75°之间进行定制。具体角度需结合项目现场的结构荷载、视线死角以及灯条的最小裁剪单元来确定。过小的角度会增加灯条裁切与布线的工艺难度。

2. 这种异形透明屏的通透率会降低吗？

不会。其通透率主要取决于灯条的间距（Pitch值）以及基板材质。平行四边形结构仅改变了箱体的边缘形态，内部的灯条排布与标准透明屏基本一致，通常通透率仍可保持在65%至85%之间。

3. 如何解决平行四边形屏幕播放常规视频时的形变问题？

异形屏在播放常规16:9视频时，如果不进行处理，画面会发生倾斜拉伸。解决该问题通常有两种方式：一是在制作片源时，直接按照平行四边形的实际物理分辨率和长宽比进行3D渲染定制；二是在控制系统中进行几何Mapping（映射）校正，裁剪或自适应填充画面。
