什么是LED晶膜屏？它的工作原理和结构特点详解(高通透柔性玻璃贴膜屏技术指南)

本文为您深入剖析什么是LED晶膜屏？它的工作原理和结构特点详解，解析其高通透、轻薄柔韧的底层技术与商业应用场景，助力工程与采购选型。将普通玻璃转化为高清影像载体，是LED晶膜屏的核心技术优势。作为一种厚度极薄、可直接贴附于玻璃表面的新型透明显示介质，其在保持高透光率的同时，具备通电即显的画质表现。

以下为LED晶膜屏的关键技术特征与应用要点汇总：

1. LED晶膜屏的定义与技术演变

柔性透明显示技术概述

LED晶膜屏（亦称为柔性晶膜屏或LED贴膜屏）是LED透明显示技术的重要分支。相较于传统LED显示屏笨重的箱体结构，晶膜屏采用高透光的柔性塑料薄膜（如PET或PEN）作为基板，将微型LED发光芯片贴装其上。在非工作状态下，屏幕具有极高的视觉隐形效果，光线可自由穿透；通电工作时，则可呈现色彩鲜艳的悬浮影像。

从户外格栅屏到隐形贴膜的演变

该技术源于户外灯条屏与格栅屏的轻量化需求。随着微电子制造工艺与柔性电路技术的发展，行业实现了将导电通路与发光芯片直接集成在超薄薄膜上，摆脱了传统箱体与钢结构的束缚。这种演变不仅降低了结构荷载，也使大面积玻璃幕墙的数字化改造变得更加安全、便捷。

商业空间的应用痛点解决

传统户外广告牌或LED大屏往往会阻挡建筑采光，影响室内视野，且其沉重的钢结构存在一定的安全隐患。LED晶膜屏在解决这一痛点上表现优异，它在提供高亮度、高对比度动态画面的同时，保持了建筑原有的通透感与采光性能，实现了商业传播与建筑美学的平衡。

2. LED晶膜屏工作原理：透明与发光的底层逻辑

纳米级导电电路的设计

LED晶膜屏能够兼顾透明度与导电性，核心在于其基板电路的设计。基板表面采用精密激光蚀刻或网格化涂布工艺，形成极其细微的金属网格（Metal Mesh）或ITO（氧化铟锡）导电通路。由于这些导电线条的线宽达到了微米级，肉眼在正常观测距离下几乎无法察觉，从而保证了光线的高通过率。

裸晶植球技术的应用

在发光元器件方面，晶膜屏采用了'裸晶植球'（Flip-Chip / COB封装延伸）工艺。所使用的微型LED芯片体积极小，且去除了传统发光管的黑色塑料支架与外壳，直接倒装焊接在透明基板的导电线路。这种设计不仅减少了物理遮光面积，还提升了芯片的散热效率与发光稳定性。

信号控制与驱动机制

当显示控制系统输出RGB色彩信号时，恒流驱动芯片会精准调节流经各微型LED发光单元的电流大小。通过对红、绿、蓝三基色灰度的精密控制，各像素点协同工作，在透明介质上重构出高清晰度、色彩丰富的动态画面，实现真实、无界的视觉体验。

3. LED晶膜屏的结构特点与制造工艺

核心原材料构成

LED晶膜屏的超轻薄特性源于其精简且高效的材料架构：

1. 高透柔性基底：通常采用PET（聚酯薄膜）或具有高耐温性能的PEN（聚萘二甲酸乙二醇酯）材料，厚度仅为微米级，具有良好的抗拉伸与抗老化性能。
2. 透明导电层：由高导电率的纳米金属网格或金属氧化物半导体薄膜构成。
3. 微型LED芯片：选用高亮度、低功耗的微型半导体芯片。
4. 防护灌封胶：使用高透光的UV光学胶或硅胶进行真空封装，提供防水、防尘、抗紫外线（UV）的物理保护。

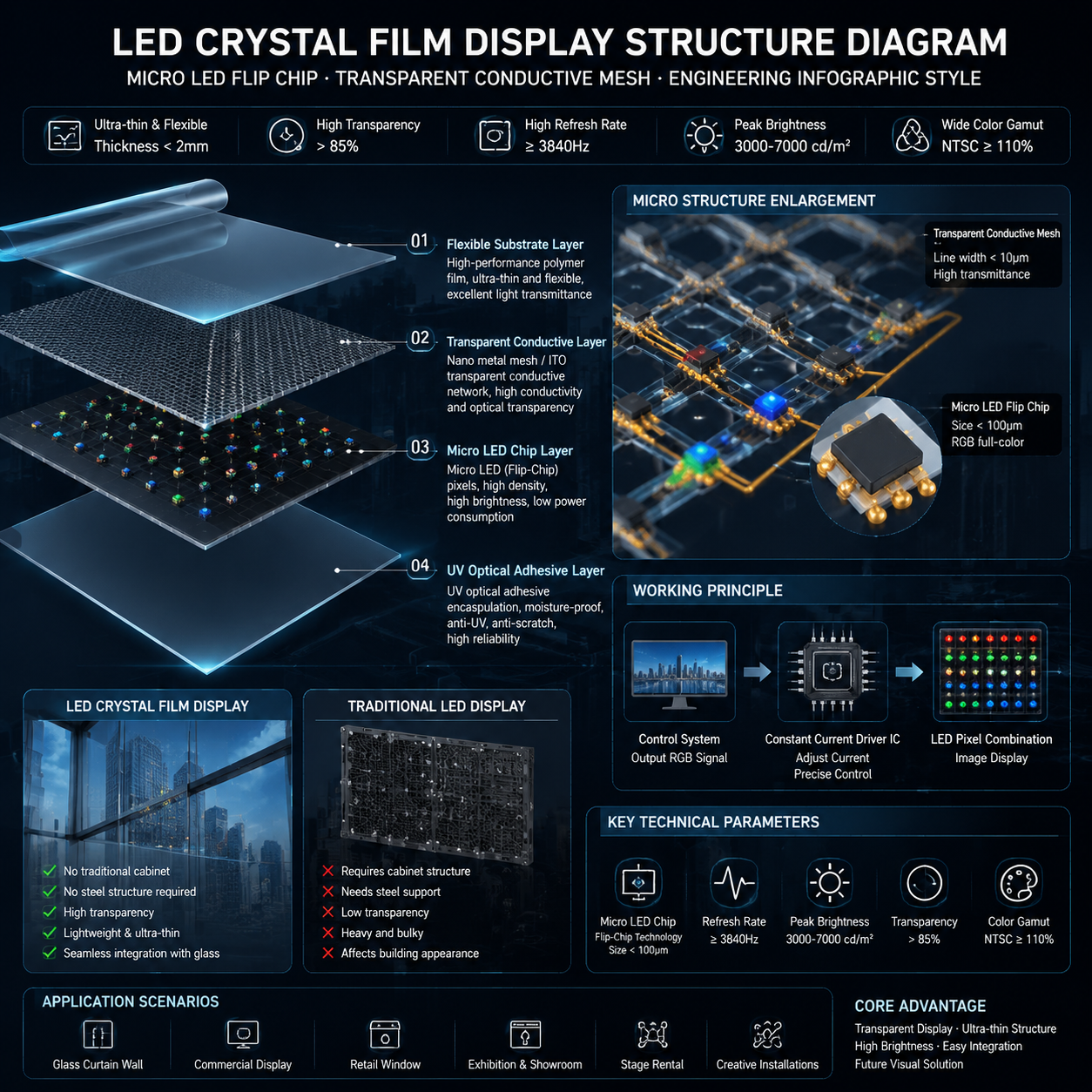

叠层结构解析

• 柔性基膜层：作为整块屏体的承载基础，提供柔韧的物理形态。
• 蚀刻电路层：精密排布的低阻抗导电网络，确保电流稳定输送。
• 倒装芯片层：无支架微型LED阵列，实现高密度像素排布。
• 光学防护层：真空复合封装，防止水汽与粉尘侵入，保障户外抗候性。

物理特性：超轻薄与可裁剪性

得益于无钢架、无大片PCB板的设计，成品LED晶膜屏的厚度通常控制在2mm以内，单元重量仅为4kg/㎡左右。由于基底具备极佳的柔韧性，在工程安装中可根据玻璃窗框的具体尺寸进行现场弯曲或局部裁剪，极大地提高了异形建筑表面贴合的灵活性。

4. LED晶膜屏、LED贴膜屏与传统透明屏对比

结构与材质差异

下表详细对比了三种透明显示方案的技术差异：

结构负载与通透感对比

传统透明屏依赖铝合金箱体和硬质灯条，其物理结构限制了通透率，且整体重量偏大，对玻璃幕墙的荷载设计提出了较高要求。而LED晶膜屏则彻底去除了龙骨结构，厚度降至毫米级，几乎不增加建筑的结构荷载，同时保持了最纯粹的视觉通透感。

施工与后期维护效率

传统的箱体式透明屏安装复杂，需专业钢结构施工配合。晶膜屏则采用自粘性高分子压敏胶，可如手机贴膜般直接附着于玻璃内侧。在维护方面，晶膜屏支持单点修复技术，若个别发光单元出现故障，只需对局部进行芯片级更换，无需拆卸大面积模组，维护成本显著降低。

5. LED晶膜屏的关键性能指标与优势

采光与高亮度的平衡

晶膜屏在保障室内采光的前提下，能够输出极高的亮度。其通透率最高可达95%，即便在强烈日光直射的玻璃幕墙后方，也能通过调整亮度参数实现清晰的室外可视性。

节能与散热性能

在播放动态视频时，晶膜屏中不发光（黑色区域）的像素点不消耗电能。由于其开放式物理结构与高导热基材，器件散热速度快，无需配备额外的空调散热系统，大幅降低了日常运营的电耗。

关键技术参数表

以下为臻美智慧所提供的工业级LED晶膜屏标准技术参数：

6. 典型应用场景与商业应用价值

① 商业橱窗与品牌零售空间

在沿街铺面或高端零售店的玻璃橱窗中，晶膜屏可在不遮挡内部陈列的前提下，于夜间或特定时段展示动态广告，极大地丰富了视觉陈列维度，提升店面科技感。

② 建筑玻璃幕墙工程

写字楼、地标建筑和酒店的玻璃外墙是晶膜屏的重要应用场景。在不破坏建筑外观与室内采光的前提下，将大面积玻璃转化为媒体立面，实现建筑的数字化升级。

③ 室内中庭与玻璃护栏

商场、机场等公共空间的多层中庭护栏是极佳的动态信息发布平台。安装晶膜屏后，可将原本闲置的防护结构转化为信息导视与广告传播媒介。

④ 博物馆、科技馆等文博展厅

利用晶膜屏的悬浮成像特性，展馆可定制开发异形互动屏，将历史场景、技术原理以三维虚实结合的方式叠加呈现，增强观众的沉浸式交互体验。

7. 安装、选购与维护实用指南

规范安装三部曲

1. 基层清洁：对贴装玻璃表面进行深度清洁，清除油污、水渍及微尘，确保压敏胶层能紧密贴合。
2. 定位贴附：撕开保护膜，自上而下或自中向外逐步贴附屏体，配合专用刮板排出空气，避免气泡留存。
3. 电气连接与调试：通过快插接口连接数据线与电源线，接入控制系统，进行通电测试。

采购选型要素

• 视距与间距匹配：近距离观看（如室内橱窗）建议选用P4-P8等高密度间距；远距离观看（如多层幕墙）则推荐P10-P20等大间距，以优化项目预算。
• 环境光与亮度选择：朝阳面及户外强光环境，必须选用5000-7000 cd/㎡的高亮规格；而背光面或室内环境，3000 cd/㎡即可满足显示需求。

日常维护与故障排查

由于采用高透光学保护胶封装，日常清洁仅需使用微湿的无尘布轻轻擦拭表面。若发生局部发光单元损坏，无需整块拆卸，技术人员可利用热风枪及专业夹具，在现场对故障芯片进行单点拆焊与更换，几分钟内即可恢复正常工作。

8. 市场趋势与技术前瞻

市场规模的持续扩张

根据QYResearch等市场研究机构的数据，全球LED晶膜屏市场正迎来快速增长。2024年全球市场规模已达约21.44亿美元，随着建筑智能化改造需求的释放，预计到2031年市场规模将扩充至45.43亿美元，年复合增长率（CAGR）维持在11.2%左右。

行业专家技术评述

'柔性基板与微型无引线芯片封装技术的融合，彻底改变了传统显示屏的形态。LED晶膜屏以其非侵入式的安装方式，让数字化媒介能够无缝融入既有城市建筑之中，成为未来智慧城市建设的关键视觉终端。' —— 行业知名光电显示专家指出。

未来技术演进路径

伴随Micro LED及主动式驱动（AM）技术的成熟，未来的晶膜屏将拥有更小的像素间距、更高的对比度以及更低的功耗。其应用界限也将从建筑幕墙延伸至车载玻璃、智能家居视窗等更广泛的日常场景中。

9. LED晶膜屏常见问题解答（FAQ）

Q1：LED晶膜屏贴在玻璃上，长期使用会掉落吗？

不会。高品质的晶膜屏采用工业级高透光学压敏胶，该胶体具备极强的初粘力与持粘力，且耐受高温、抗紫外线（UV）老化。即使在夏季高温暴晒的环境下，也能保证屏体与玻璃表面长期牢固贴合。

Q2：若个别灯点损坏，是否需要更换整块屏体？

不需要。LED晶膜屏在设计之初就考虑了维护便利性，支持单点在线修复。技术人员只需定位故障点，对损坏的微型芯片进行局部热风拆焊并更换新芯片即可，极大地节省了维护成本与时间。

Q3：LED晶膜屏的综合性价比如何？

虽然LED晶膜屏的初始材料采购成本略高于传统普通LED屏，但由于其免去了复杂的钢结构搭建费用、减轻了人工安装荷载，且日常运行功耗显著降低，从全生命周期成本（LCC）来看，其综合性价比与商业回报率表现十分优异。
