洞洞屏 (Hollow LED Screen) 全解析：PCB设计工艺、技术原理与工程应用指南 (2026)

这些年我亲眼见证了屏幕从“笨重黑盒子”到如今“轻薄如纸”的进化过程。记得第一次接触洞洞屏的PCB设计图时，我被那种在有限空间里“走钢丝”般的布线艺术深深震撼了。这不仅仅是把灯珠焊上去那么简单，而是在追求极致通透与结构强度之间寻找那个完美的平衡点。

如果你正在寻找一种既能抗风又不想挡住背后风景的显示解决方案，或者你是一个对PCB工艺细节死磕的工程师，那么这篇文章就是为你准备的。在臻美智慧，我们每天都在处理这些看似矛盾的技术需求，只为交付一块完美的屏幕。

核心定义：什么是洞洞屏及其工作原理？

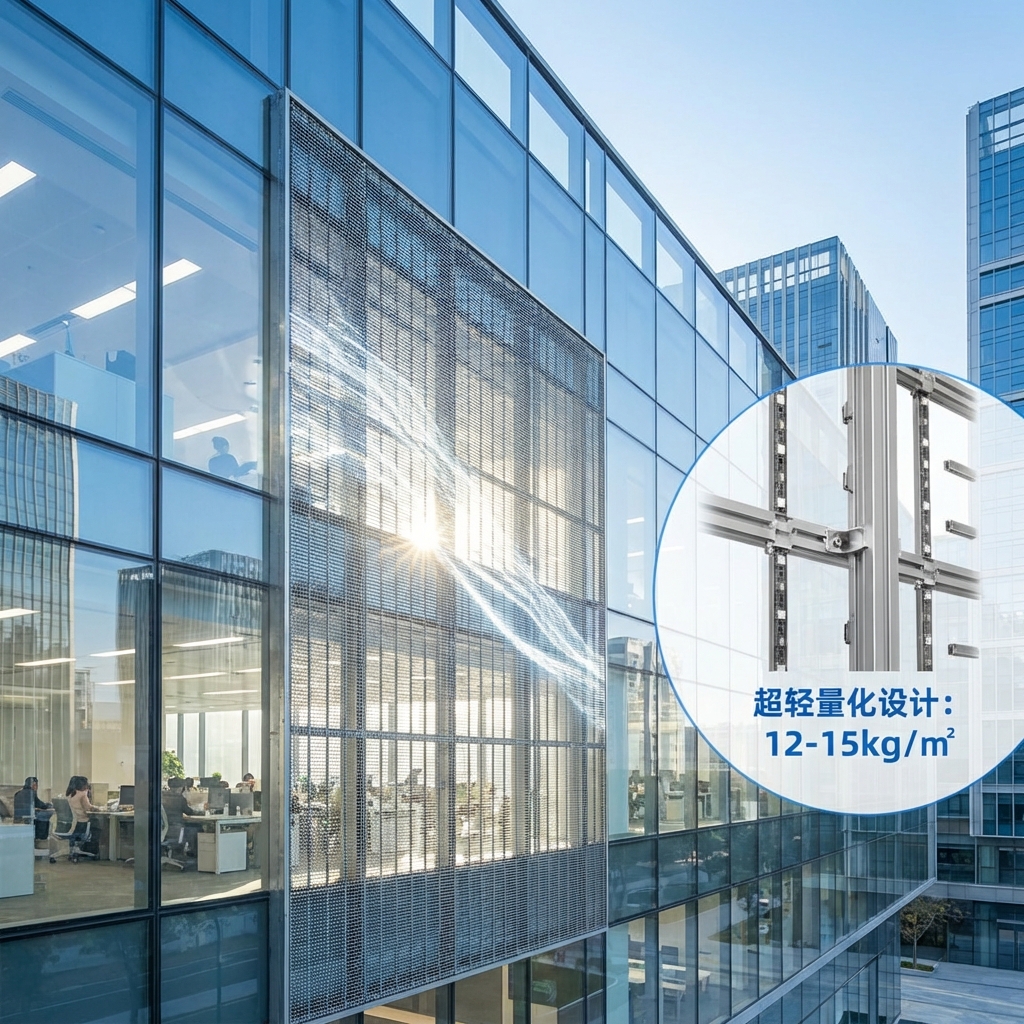

简单来说，洞洞屏（Hollow LED Screen）是一种通过在PCB板上进行镂空设计的LED显示屏。它最大的特点就是“透”。与传统实心屏不同，它像窗帘一样，既能显示高清画面，又能让光线和风穿过屏幕。

这种屏幕的核心在于打破了传统PCB板的整板结构。工程师利用精密的切割工艺，去掉了没有电路的基板部分，留下了像网格一样的结构。SMD灯珠被贴装在这些细窄的PCB灯条上，通过这种独特的物理结构，实现了显示与透光的双重功能。

洞洞屏技术要点快速览：

• 镂空率高： 物理通透率通常在30%到70%之间，减少了对背后建筑采光的遮挡。

• 风阻极低： 镂空设计让空气可以直接穿过，大大降低了户外高空安装的风载荷。

• 自重轻盈： 比传统箱体屏轻60%以上，每平米重量通常仅为12-15kg。

• 散热优异： 天然的通风结构，无需额外空调散热，节能环保。

• 维护便捷： 通常支持灯条级维护，坏哪条换哪条，无需拆整屏。

• 高亮度： 户外型号亮度可达5000-8000 nits，阳光直射下依然清晰。

• 结构稳定： 采用加强型PCB设计或铝型材包裹，保证在大跨度安装下的平整度。

深度技术剖析：洞洞屏的PCB设计挑战与解决方案

镂空板的布线艺术

在洞洞屏的PCB设计中，最大的难点就是“地盘太小”。传统的PCB板有大把空间走线，但洞洞屏为了透光，留给布线的宽度往往只有几毫米。这就像是在独木桥上开跑车，对信号完整性提出了极高要求。

我们需要采用多层板设计（通常是4层或6层），将电源层和信号层严格隔离。为了防止信号干扰，差分信号线的阻抗匹配必须精确到毫欧级别。稍有偏差，屏幕就会出现闪烁或花屏。

💡 技术提示： 在评估洞洞屏PCB时，观察其布线是否使用了蛇形走线（Meander lines）。这种设计不仅是为了美观，更是为了保证各路信号到达终点的时间一致，是高品质PCB的标志。

热管理工程：FR4与铝基板的博弈

洞洞屏虽然通风好，但灯珠密度大时，局部热量依然惊人。如果热量散不出去，PCB板就会变形，导致灯珠脱焊。

目前主流的解决方案有两种：FR4玻纤板和铝基板。普通的FR4板成本低，但在户外高温下容易老化。而高端的洞洞屏，往往会采用高导热系数的铝基板，或者在FR4板中嵌入金属铜箔层。这样，PCB板本身就变成了一个巨大的散热片。

表面处理工艺：沉金工艺的作用

你可能注意到，有些劣质屏用久了，焊盘会发黑氧化。这通常是因为使用了便宜的喷锡工艺。对于洞洞屏这种直接暴露在环境中的产品，沉金工艺（ENIG） 是必须的。

沉金工艺会在铜焊盘表面镀上一层镍和金，不仅平整度极高，适合小间距IC的贴装，而且抗氧化能力极强。这意味着，即使在潮湿的海边，屏幕的焊点也能保持数年不腐蚀，保证信号传输的稳定性。

关键性能指标：决定洞洞屏质量的技术参数

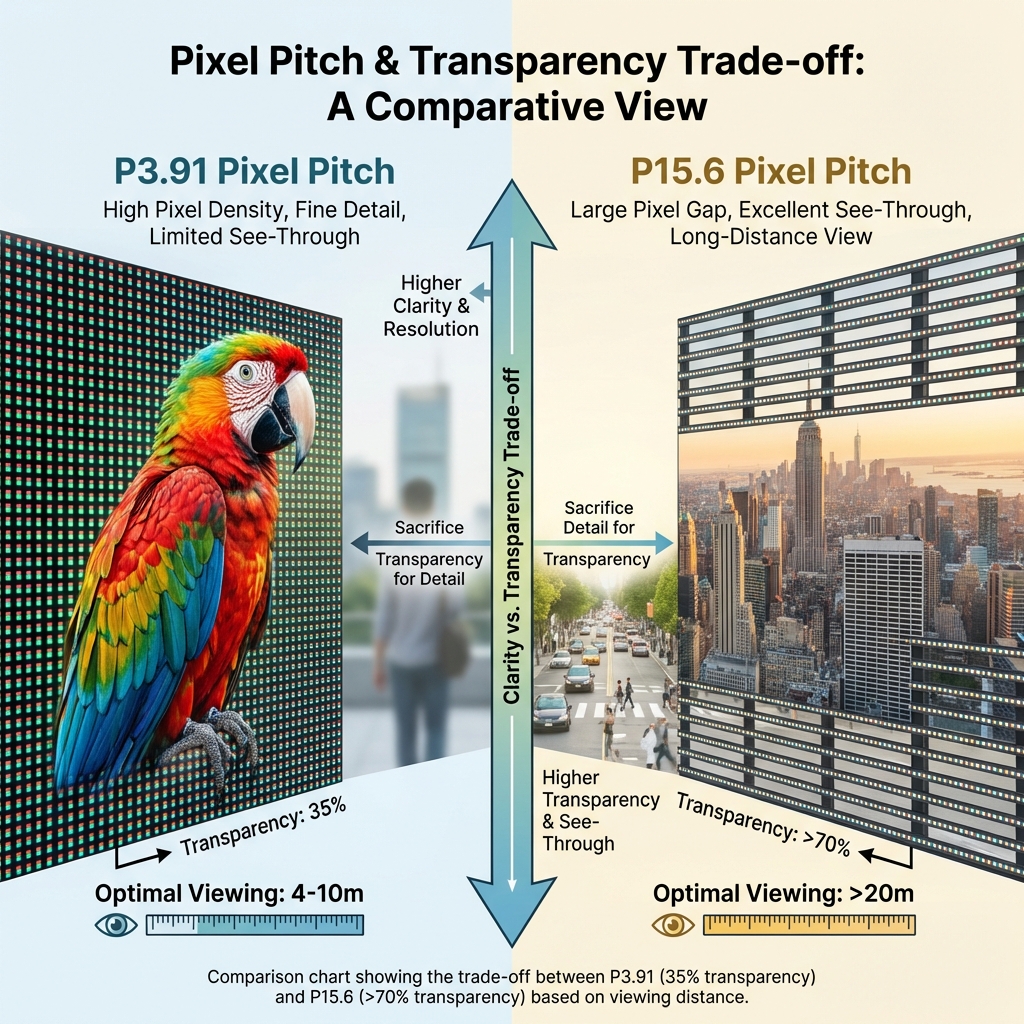

通透率 vs 像素间距 (Pixel Pitch)

这是一个“鱼和熊掌”的问题。像素间距越小（画面越清晰），PCB灯条就越密，通透率自然就越低。反之亦然。作为B端采购者，你需要根据观看距离来做取舍。

以下是常见规格的对比参考：

驱动IC与刷新率

除了PCB板本身，驱动IC也是关键。洞洞屏因为是条状结构，容易产生扫描线。为了消除这种视觉干扰，必须使用高刷新率的驱动IC（通常在3840Hz以上）。

如果你的应用场景涉及全息互动，比如使用了我们的【全息屏A系列广告机：https://www.zmleds.com/standard/1.html】进行组合展示，那么高刷IC更是标配，否则手机拍摄时会出现难看的黑条纹。

📊 行业数据：  根据 LED Display Technical Review (2024) 的测试数据，使用双锁存高刷IC的洞洞屏，其色彩灰度等级比普通IC提升了4倍，低亮高灰的表现力使得夜间显示更加细腻，不再是“死亮”一片。

制造工艺与质量标准：如何评估工业级洞洞屏

户外防护等级实现

洞洞屏有很多孔，但这不代表水能随便进。真正的户外级洞洞屏，每一个灯珠和IC都需要经过严格的灌胶处理。

我们会采用自动灌胶机，将高透光的有机硅胶精确地覆盖在PCB表面。这层胶水不仅防水（达到IP65甚至IP67标准），还能防止盐雾腐蚀。在臻美智慧的实验室里，每一批产品都要经过72小时的喷淋测试，确保滴水不漏。

平整度控制

很多低端洞洞屏安装完后，你会发现屏幕像波浪一样不平整。这是因为PCB板在切割后释放了应力，产生了翘曲。

解决这个问题的关键在于CNC加工精度和结构框设计。高质量的洞洞屏会在PCB背面加装铝合金加强筋，并且在模组拼接时，使用精度达到0.1mm的定位销。只有这样，拼出来的几百平米大屏才能像镜面一样平整。

🗣️ 行业专家观点：  资深结构工程师 Mark Liu 指出：“洞洞屏的寿命往往不由灯珠决定，而是由PCB板的物理强度决定。在风速超过12级的高空，如果PCB缺乏足够的刚性支撑，反复的微形变会导致内部线路断裂，这是隐蔽但致命的故障源。”

工程定制化 (OEM/ODM)：非标场景的解决方案

异形结构定制

洞洞屏的一大优势就是“好切”。不同于铸铝箱体的死板，PCB材料可以被切割成各种形状。圆形、三角形、甚至是不规则的流线型都可以实现。

在一些特殊的建筑项目中，比如球形剧场或者波浪形的商场外立面，我们会根据建筑的CAD图纸，重新布线设计PCB。这需要极强的研发能力，但出来的效果往往能成为地标。

安装与维护方案

工程商最怕的就是修屏。传统屏幕坏了可能要搭脚手架，而先进的洞洞屏设计了“前后双维护”模式。

对于玻璃幕墙后的安装，我们通常推荐前维护，人站在室内就能把灯条取下来。而对于户外大牌，后维护则更安全。这种模块化的设计，极大地降低了后期的运营成本（OPEX）。

洞洞屏典型应用场景的技术落地方案

玻璃幕墙广告：无龙骨隐形安装

在寸土寸金的CBD，玻璃幕墙是最好的广告位。但物业往往不允许破坏建筑结构。洞洞屏可以利用特制的透明亚克力挂件或极细的钢丝绳，直接固定在玻璃肋上。

由于屏幕本身很轻，不需要复杂的钢结构龙骨。点亮时是高清大屏，熄灭时几乎隐形，完全不影响建筑原本的现代感外观。

舞台舞美设计

在演唱会或发布会上，洞洞屏常被用作“升降幕布”。因为它轻，舞台机械可以轻松带动它上下移动。灯光师还可以把光束灯放在屏幕后面，光线穿过屏幕孔洞射向观众，营造出一种虚实结合的梦幻效果。

关于洞洞屏技术的常见问题

洞洞屏的透光率通常能达到多少？

这取决于型号。一般来说，间距越大的屏幕透光率越高。主流的P7.8产品透光率在60%左右，足以满足大部分玻璃幕墙的采光需求，室内人员往外看基本不会感到压抑。

PCB镂空设计是否会影响屏幕的使用寿命？

只要设计合理，不仅不会影响，反而有益。镂空设计极大改善了散热条件，降低了元器件的工作温度。只要做好了防水灌胶和边缘的封闭处理，其寿命甚至优于某些散热不良的密闭箱体屏。

户外洞洞屏如何解决防尘与散热的矛盾？

虽然是镂空的，但核心元器件都被胶水密封包裹了，灰尘无法接触电路。至于散热，空气对流就是最好的冷却系统。雨水冲刷还能带走表面的灰尘，起到一定的自洁作用。

定制化异形洞洞屏的生产周期通常受哪些工艺限制？

主要受限于PCB的开模和测试周期。重新设计PCB线路需要时间验证阻抗和热分布。通常，异形定制的周期比标准品要多出15-20天，这对于追求完美的工程项目来说是值得的等待。

以技术视角重塑商业显示价值

洞洞屏不仅仅是一块会发光的板子，它是PCB精密制造工艺、材料科学与结构力学的集大成者。从精密的布线到苛刻的防水测试，每一个环节都决定了最终的呈现效果。

对于B端客户而言，选择洞洞屏不应只看价格，更要看其背后的技术规格：PCB的层数、沉金工艺的厚度、IC的刷新率以及灌胶的饱满度。在臻美智慧，我们坚持用工业级的标准来制造每一块屏幕，因为我们深知，只有过硬的技术底座，才能撑起最绚丽的商业价值。
